MakroPro 2.0
a MakroPro Alu 2.0
Každý prvok série dverí MakroPro 2.0 bol vytvorený s maximálnym dôrazom na detail a s vedomím, že na hotový výrobok budú kladené vysoké nároky. Použité technologické riešenia, ktoré sú na trhu jedinečné, zaručujú vysokú úroveň bezpečnosti a odolnosti celej konštrukcie, ako aj jednoduchú inštaláciu a servis.
MakroPro 2.0
- Garantovaný počet cyklov 25 000.
- Hmotnosť plášťa ~11 [kg/m2].
- Súčiniteľ prechodu tepla pre panel Up=0,48 [W/m2xK].
- Trieda vodotesnosti 2.
- Trieda odolnosti proti zaťaženiu vetrom 3.
- Priepustnosť vzduchu 4.
- Zvuková izolácia Rw=23/24 [dB] (bez/so vstupnými dverami).
- Reakcia na požiar NRO: správanie sa pri požiari – B, vývoj dymu – s2, horiace kvapky – d0.
- Bezpečnostné prvky: ochrana proti zlomeniu drôtu (2 kusy), ochrana proti zlomeniu pružiny (pre každú pružinu).
- Dvere v manuálnej verzii sú vybavené závorou.
- Hrúbka rámu 2 [mm] / vodiaca lišta 2 [mm].
- Tiché vodiace valčeky.
- Dvojitá ochrana vodiacich valčekov, ktorá zabraňuje ich vypadnutiu.
- Štandardná tesniaca súprava ThermoSet™:
- štvorkomorové, dvojhlavňové bočné tepelné tesnenie,
- horné tesnenie s dvoma žiarovkami,
- rohové tesnenia.
MakroPro Alu 2.0
- Garantovaný počet cyklov 25 000.
- Hmotnosť plášťa ~11 [kg/m2].
- Súčiniteľ prestupu tepla – v súlade s výrobným štítkom dverí.
- Trieda vodotesnosti 2.
- Trieda odolnosti proti zaťaženiu vetrom 2.
- Priepustnosť vzduchu 4.
- Zvuková izolácia Rw=23/25 [dB] (bez/so vstupnými dverami).
- Bezpečnostné prvky: ochrana proti zlomeniu drôtu (2 ks), ochrana proti zlomeniu pružiny (na pružinu).
- Manuálna verzia dverí je vybavená závorou.
- Hrúbka rámu 2 [mm] / vedenie 2 [mm].
- Tiché vodiace valčeky.
- Dvojitá ochrana vodiacich valčekov, ktorá zabraňuje ich vypadnutiu.
- Štandardná tesniaca súprava ThermoSet™:
- štvorkomorové, dvojhlavňové bočné tepelné tesnenie,
- horné tesnenie s dvoma žiarovkami,
- rohové tesnenia
PROSTRIEDKY
Vodiace lišty sú vyrobené z plechu s hrúbkou 2 [mm]. Silnejšia stena v kombinácii s upraveným tvarom (dodatočné reprofilovanie) účinnejšie zabraňuje vypadávaniu vodiacich valčekov a výrazne prispieva k stabilite systému vedenia dverí.
RÁMY DVERÍ
Vybavené prídavnou stenou, ktorá zabraňuje vypadávaniu bočných tesnení a spevňuje rám. Tým sa stabilizuje celý systém vedenia dverí a zaručuje sa bezporuchová prevádzka.
DVOJITÉ MONTÁŽNE NOSNÍKY
Otvory (fazuľky, do ktorých sa inštalujú montážne čapy) sú vyrazené dvakrát. Je to výhodné v prípade problémov počas inštalácie (napr. narazenie na výstužný drôt pri vŕtaní otvorov).
SKRUTKOVACIE RÁMOVÉ LIŠTY
Pripojenie sa realizuje prostredníctvom montážnych dosiek. Vďaka tomuto riešeniu je možné nastaviť odchodovú vzdialenosť zvislých vedení (nastavenie na špeciálnych otvoroch). Vďaka tomu je možné vymeniť samotné vodiace lišty. Vodiace lišty sú z výroby priskrutkované k rámu.
ZNAČKA 1000
Vo vzdialenosti 1000 [mm] od základne zvislých rámov sa nachádza značka (šípka). Umožňuje presné určenie správnej montážnej výšky rámov.
OTVORENÁ ŠTRUKTÚRA UPEVŇOVACÍCH PRVKOV
Upevňovacie dosky hriadeľového pohonu, bezpečnostných alebo podporných komponentov majú otvorenú konštrukciu. To umožňuje rýchlejšiu a jednoduchšiu inštaláciu komponentov pohonu dverí, ich výmenu a servis.
MONTÁŽ ELEKTRICKÝCH POHONOV
Elektrický pohon je namontovaný na konštrukcii dverí. Tento typ montáže skracuje čas inštalácie, neprenáša vibrácie do budovy a umožňuje umiestnenie pohonu na nevhodných miestach (napr. sendvičové panely).
TICHÉ VODIACE VALČEKY
Zväčšené držiaky vodiacich valčekov vybavené špeciálnymi puzdrami zo samomazného plastu. Toto riešenie výrazne zlepšuje kultúru prevádzky brány tým, že tlmí a pohlcuje vibrácie konštrukcie.
ZADNÝ KRÍŽOVÝ NOSNÍK
Zadná priečka je vyrobená z plechu s hrúbkou 2 [mm]. Spolu s plechovými uholníkmi tvorí veľmi pevný stabilizačný prvok. Je to tiež šablóna, ktorá slúži ako pomôcka na správne a rýchle určenie rozstupov medzi zárubňami počas montáže.
ZABEZPIECZENIE PRZED PODWAŻENIEM BRAMY
Vďaka konštrukcii brzdy proti účinkom pretrhnutia zdvíhacích lán (brzda je integrovaná v uchopovacom prvku) je celý bezpečnostný mechanizmus umiestnený v konštrukcii dverí.
NASTAVITEĽNÉ ZÁVESNÉ KONZOLY
Konzoly možno použiť namiesto štandardného upevnenia v strede vodorovného vedenia. Toto riešenie umožňuje obísť napríklad nadpražný nosník.
KASKÁDOVÝ VODIACI SYSTÉM
Špeciálne usporiadanie vodorovných vedení (kaskáda) konštrukciu ďalej spevňuje a stabilizuje.
MacroPro 2.0 a MacroPro Alu 2.0
STL – štandardné vedenie
LH – nízke vedenie, torzné pružiny vzadu
ELH – nízke vedenie, torzné pružiny vzadu
LrH – nízke vedenie, torzné pružiny vzadu
LHp – nízke vedenie, torzné pružiny predu
HL – vedúce vysoké
HLO – vysoké vedenie so zníženým hriadeľom

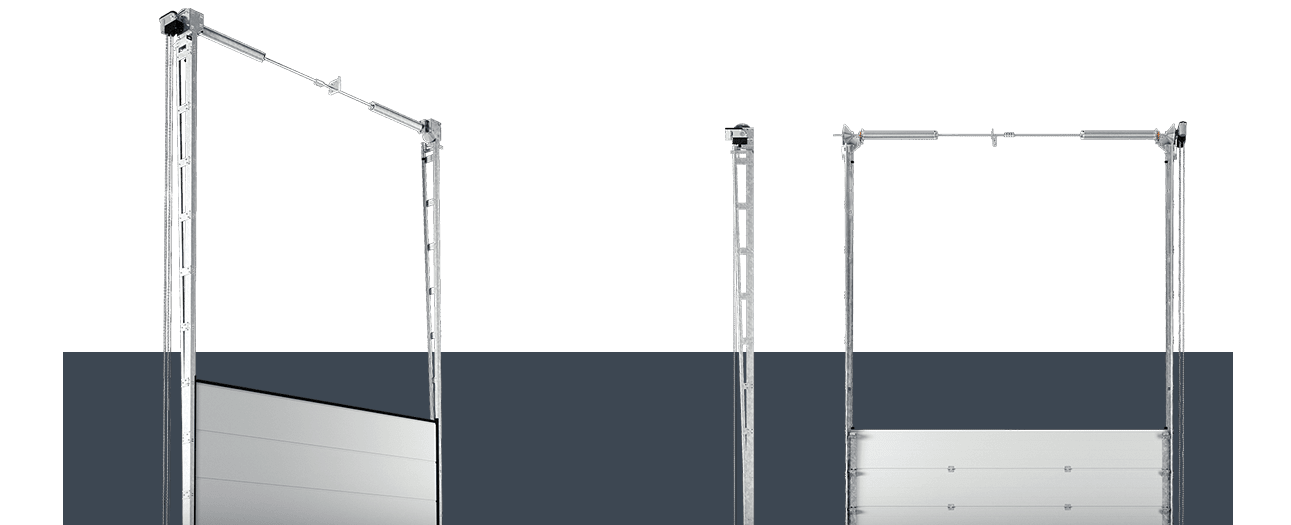

VL – vertikálne vedenie
VLO – vertikálne vedenie so zníženým hriadeľom
STLK – štandardné vedenie pod uhlom
HLK – beží vysoko pod úhlom
LHK – nízkoúhlové riadenie, torzné pružiny vzadu
KONŠTRUKCIE OCEĽOVÝCH DVERÍ
Priemyselné sekcionálne brány v tvare V (V)
Priemyselná sekcionálna brána v nízkych reliéfnych paneloch (N)
Priemyselná sekcionálna brána s vysokým reliéfom (W)
Priemyselné sekcionálne brány v paneloch bez rebrovania (G)
Priemyselná sekcionálna brána s oknami A-1
Priemyselná sekcionálna brána s oknami A-3
Priemyselná sekcionálna brána s oknami A-1 x2
Priemyselná sekcionálna brána s oknami A-3 x2
Priemyselná sekcionálna brána s hliníkovým preskleným panelom
Priemyselná sekcionálna brána s hliníkovým preskleným panelom x2
Priemyselná sekcionálna brána s hliníkovým panelom VISUAL
Priemyselné sekcionálne brány s vetracími mriežkami K-1
Priemyselné sekcionálne brány s vetracími mriežkami K-2
Priemyselná sekcionálna brána s krídlovými dverami
Priemyselná sekcionálna brána s posuvnými krídlovými dverami
Priemyselná sekcionálna brána s vetraným spodným panelom (expandovaný kov)
Priemyselná sekcionálna brána s vetraným spodným panelom (perforovaný plech)
Priemyselná sekcionálna brána s krídlovými dverami a vetracími mriežkami K-1
Priemyselná sekcionálna brána s krídlovými dverami a vetracími mriežkami K-2
Priemyselná sekcionálna brána s krídlovými dverami a vetracími mriežkami K-1
Priemyselná sekcionálna brána s krídlovými dverami a vetracími mriežkami K-2
Priemyselná sekcionálna brána s krídlovými dverami a oknami A-1
Priemyselná sekcionálna brána s krídlovými dverami a oknami A-3
Priemyselná sekcionálna brána s krídlovými dverami a oknami A-1
Priemyselná sekcionálna brána s krídlovými dverami a oknami A-3
Hliníková priemyselná sekcionálna brána so spodným oceľovým panelom G, V, N, W
Hliníkové priemyselné sekcionálne brány
Hliníková priemyselná sekcionálna brána s masívnym hliníkovým spodným panelom
Hliníková priemyselná sekcionálna brána s oceľovým spodným panelom a krídlovými dverami s posuvnými dverami
Hliníková priemyselná sekcionálna brána s posuvnými krídlovými dverami
Hliníková priemyselná sekcionálna brána so zasklením VISUAL a spodným oceľovým panelom G, V, N, W
Hliníková priemyselná sekcionálna brána so zasklením VISUAL
Hliníková priemyselná sekcionálna brána s vetranými panelmi (expandovaný kov)
Hliníková priemyselná sekcionálna brána s vetranými panelmi (perforovaný plech)
Hliníková priemyselná sekcionálna brána s vetraným spodným panelom (expandovaný kov)
Hliníková priemyselná sekcionálna brána s vetraným spodným panelom (perforovaný plech)
BOČNÉ A KRÍDLOVÉ DVERE
Ak sa dvere často používajú, praktickým riešením môžu byť bránkové dvere namontované na dverách. Snímač otvárania krídlových dverí zabezpečuje automatické otváranie dverí len vtedy, keď sú dvere zatvorené. Bránkové dvere môžu byť vybavené zatváračom dverí. Ak je vedľa dverí dostatok miesta, je možné objednať bočné dvere, ktoré sa dizajnovo a farebne zhodujú s dverami.
